快速实现CAN和RS485数据LoRa远距离传输解决方案

2023-02-08 11:31:53 来源：华启易通

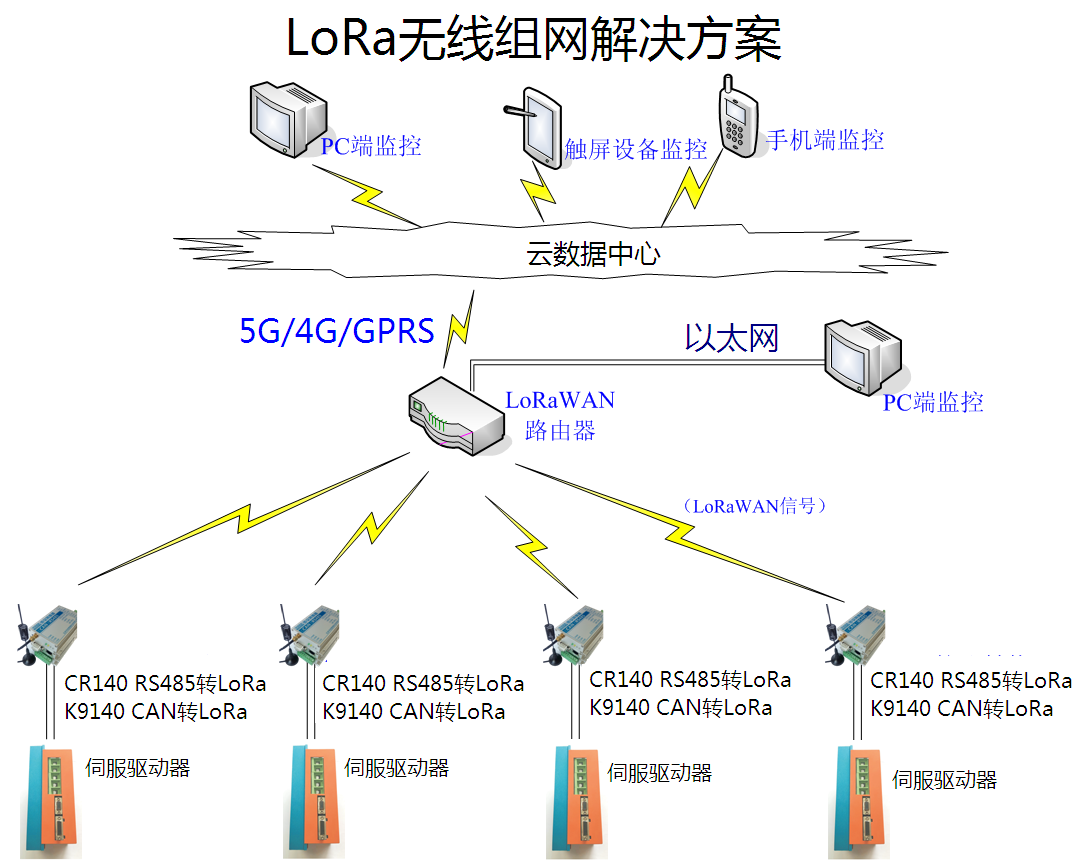

使用K9140（LoRa至CAN协议转换器）和CR140（LoRa至RS485协议转换器）实现远距离传输，当系统规模较大时建议使用LoRaWAN模式组网实现，当系统规模较小时可以使用P2P点对点模式实现，成本比较低。

1.    安装

K9140/CR140采用壁挂式安装方式，安装尺寸见下图：

2.    接线

功能	端子	说明
供电	PW+（电源正）	DC9~30V
	PW-（电源负）
RS485	TXD+ （RS485 A+）	RS485推荐双绞线
	TXD- （RS485 B-）
RS232	EXT1	TXD
	EXT2	RXD
CAN	CANH	短接CR+和CR-相当于CANH和CANL之间接了一个120欧电阻
	CANL
	CR+
	CR-
指示灯	双色指示灯LED	系统工作时绿灯闪烁，通讯时红灯闪烁。
按键	黑色按键	按着按键上电恢复默认配置

3.    默认参数

RS485：

     波特率：9600

     数据位：8

     停止位：1

     校验位：None

     地址：1

CAN：

     波特率：20Kbps

LoRa：

     工作方式：LWABP

     频率：470Mhz

以上参数可以通过配置程序通过RS485修改。

4.    配置参数

可以使用配套的配置程序进行参数配置和收发数据。
